Pièces frein à main tracteur IH 453

[otto]

Bonjour à tous,

Je suis à la recherche d'une pièce pour le frein à main de mon tracteur IH 453. Mais je connais pas la forme de cette pièce puisqu'elle avait été remplacé par une pièce fait-maison. Aussi certain de vous pourraient-ils m'adresser une photo de ce mécanisme sur le même tracteur que le mien ? Ci-dessous la photo de la base du levier de frein à main en prolongement duquel

Frein à main 453.JPG (45.51 Kio) Vu 1464 fois

devrait se trouver la pièce recherchée.
Merci pour votre aide.

Bien à vous tous.

[guib]

On n'arrive pas à agrandir tes photos

[Le Peyrousien]

Bonsoir,

Passe moi tes photos je les posterai dans ton message ltrenfollies@gmail.com

[FLAM 59]

la référence de cette pièce est 786493r1 sur le site "Barts parts"

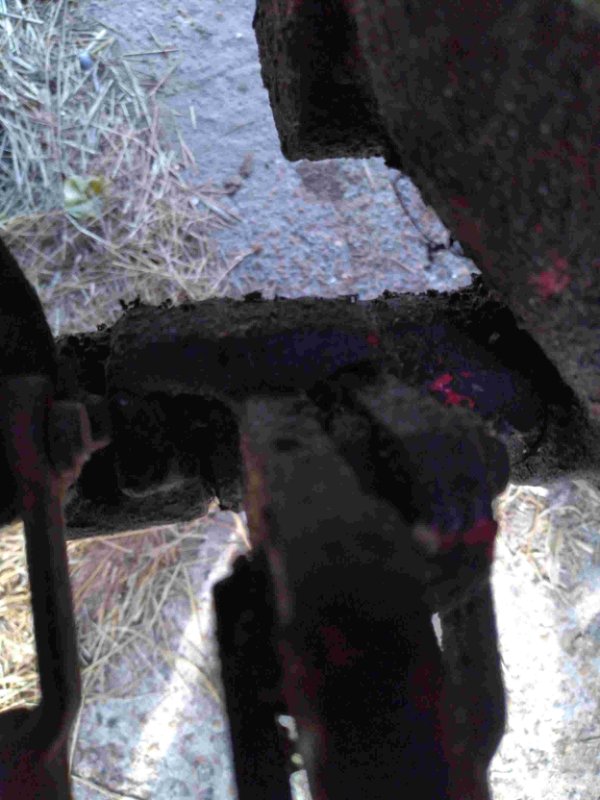

J'ai pris des photos de celle qui est montée sur mon 353 , je ne peux mettre en pièce jointe

[Le Peyrousien]

Et voilà

Par contre je ne vois pas bien comment c'est monté

[FLAM 59]

download/file.php?mode=view&id=7471
j'essai de vous envoyer une photo de la pièce

[otto]

Bonjour à tous,

Suite de ma question à propos de mon frein à main. En fait je pense que mon tracteur est un IH 423. Il semble qu’il y ait deux montages distincts pour le mécanisme de frein comme illustré sur le catalogue de pièce détachées que je me suis procuré. Le mien est un système de frein à main « indépendant », actionné par un levier qui actionne un frein par bande (voir figure)
J’ai deux questions :
- Comment ce levier se fixe-t-il sur la base du frein à main ?
- Où se trouve le système de cloche et bande de frein (je ne l’ai pas identifié sur mon tracteur)
Merci d’avance pour vos réponses.


[otto]

la figure
